들어가며

---

지난 1편에서 설계한 아키텍처를 바탕으로, 이번 편에서는 실제로 데이터가 흐르고 동작하는 E2E(End-to-End) 파이프라인을 완성해 보겠습니다.



목표는 심플합니다. "관리자 웹에서 정책을 변경하면, 30초 안에 커널 드라이버까지 도달해 실제 차단이 이루어지게 만든다."



이전편 보러가기

https://imoracle.tistory.com/72

[DLP 개발기] 1. 커널 드라이버 기반 보안 시스템, OpenGuard 시작하기



다음편 보러가기

https://imoracle.tistory.com/74

[DLP 개발기] 3. WPF 트레이 앱 통신과 커널 레벨 매체/파일 제어 (USB & Minifilter)



전체 데이터 흐름 (Data Flow)

---

시스템은 크게 웹 서버, 유저모드 에이전트, 커널 드라이버 3단계로 동작합니다. 커널 드라이버가 직접 네트워크 통신을 하는 것은 보안상, 안정성상 위험하므로 에이전트가 중간 다리 역할을 수행합니다.





프로젝트 구조 설계

---

솔루션(OpenGuard.sln)은 역할에 따라 4개의 프로젝트로 깔끔하게 분리했습니다.

• OpenGuard_Driver : KMDF 기반 커널 드라이버 프로젝트
• OpenGuard_Agent : C++ Win32 기반 백그라운드 서비스 (에이전트)
• OpenGuard_Common : 드라이버와 에이전트가 통신 규격을 공유하는 공통 헤더
• OpenGuard_UI : 사용자에게 보여질 UI로 C# WPF 기반 프로젝트

1. 드라이버와 에이전트의 약속 (OpenGuard_Common)

---

가장 먼저 할 일은 유저모드(에이전트)와 커널모드(드라이버)가 대화할 수 있도록 프로토콜을 정의하는 것입니다.

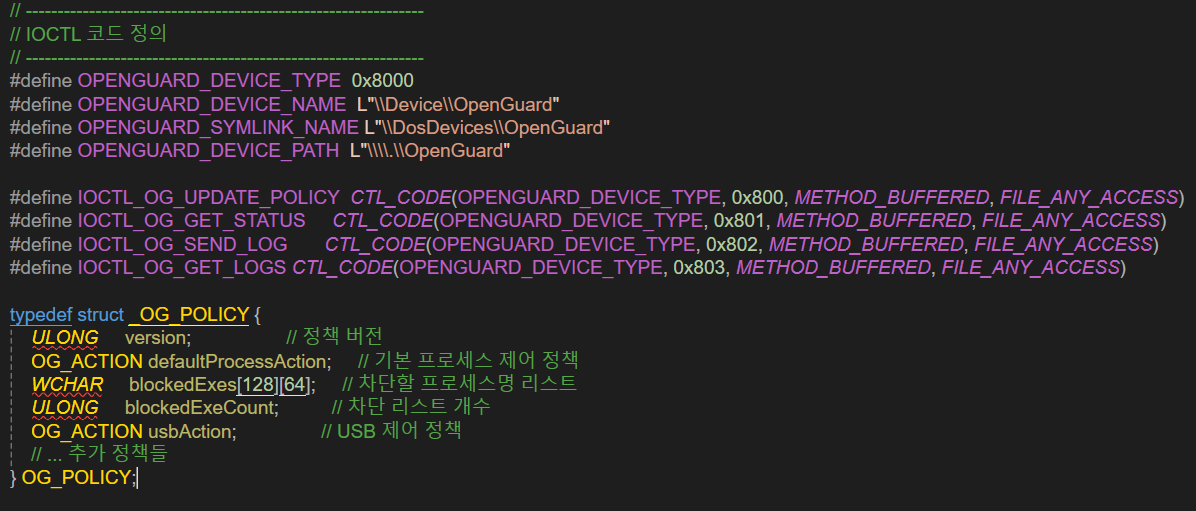

통신에 사용할 IOCTL 코드와 정책 구조체를 헤더 파일로 분리하여 양쪽 프로젝트에서 모두 참조하도록 했습니다.



2. 커널 드라이버 구현 (.sys)

---



디바이스 생성 및 정책 수신 (IOCTL)



DriverEntry 에서 디바이스 객체와 심볼릭 링크를 생성한 뒤, DeviceIoControl 핸들러를 연결합니다. 에이전트로부터 새로운 정책이 넘어오면 전역 구조체에 덮어씁니다. 이때 멀티스레드 환경에서 데이터가 꼬이지 않도록 FastMutex 를 사용해 동기화 처리를 해줍니다.



소프트웨어 실행 차단 로직

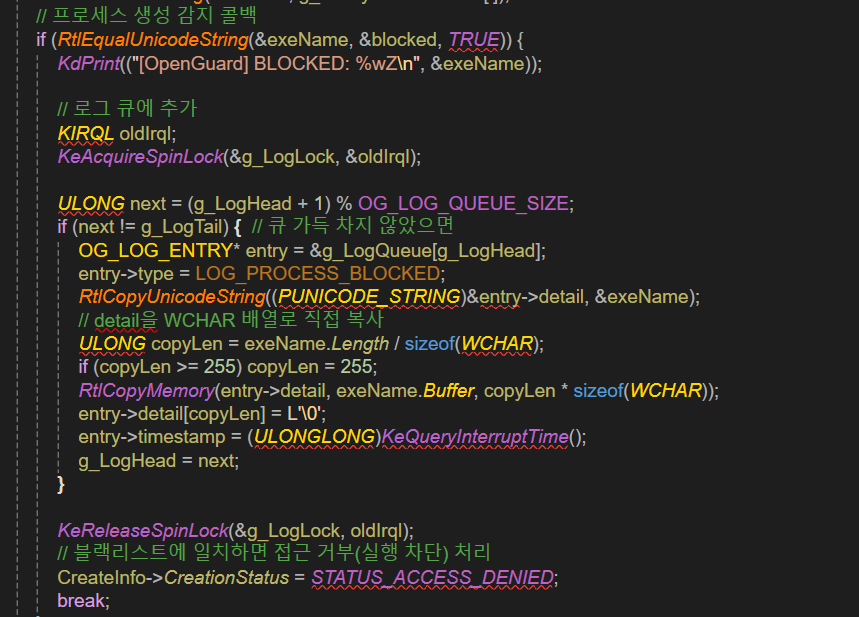

프로세스 실행을 제어하기 위해 PsSetCreateProcessNotifyRoutineEx 콜백을 등록합니다. 누군가 프로그램을 실행할 때마다 이 콜백이 호출되는데, 실행하려는 프로세스 이름을 추출해 정책의 블랙리스트와 비교합니다.

만약 차단 대상이라면 CreateInfo->CreationStatus 를 STATUS_ACCESS_DENIED 로 설정하여 실행을 원천 차단합니다.

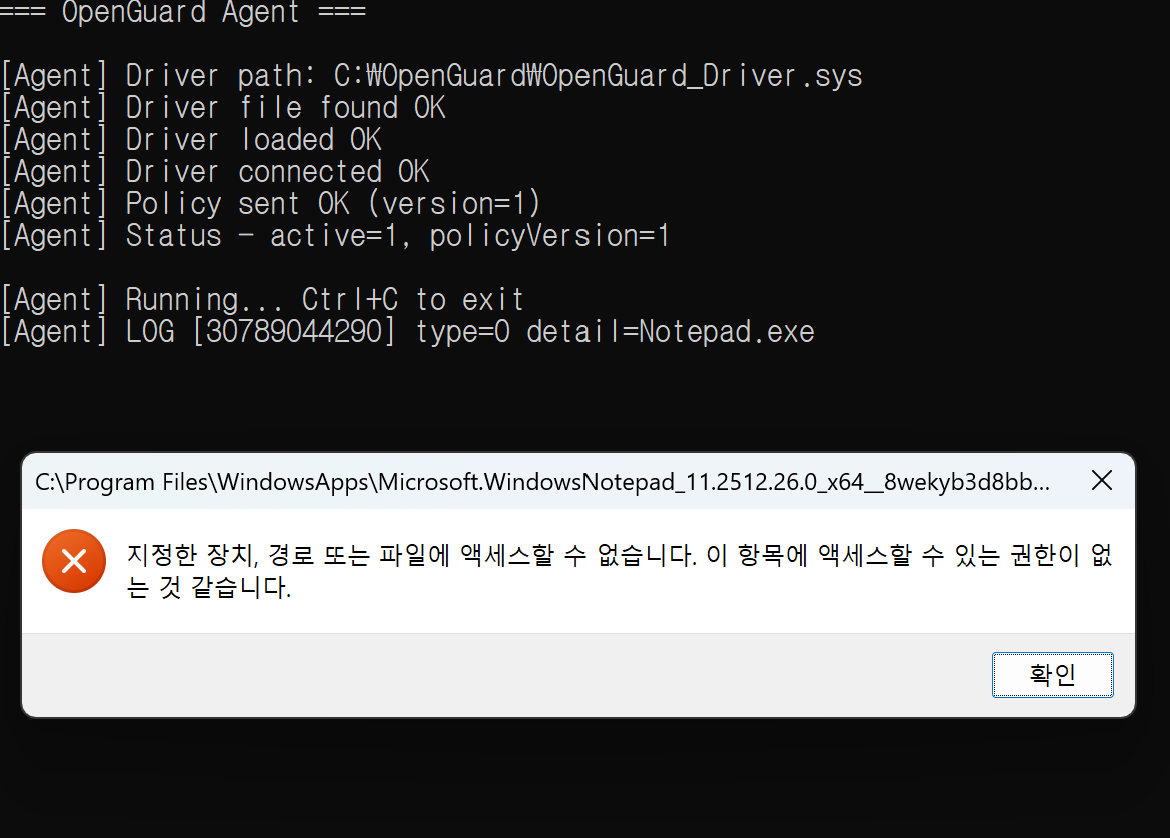

차단 대상인 메모장이 켜지지 않는 모습

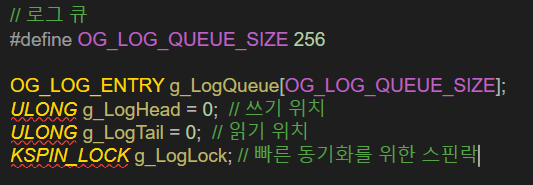

로그 큐 (Ring Buffer) 처리



차단 이벤트가 발생하면 즉시 에이전트로 보낼 수 없으니(커널에서 유저로 먼저 말을 걸기 힘드므로), 드라이버 내부에 로그를 잠시 쌓다둡니다. 이를 위해 스핀락(KSPIN_LOCK)으로 보호되는 원형 큐(Ring Buffer)를 구현하여 에이전트가 폴링해 갈 때까지 보관합니다.





3. 유저모드 에이전트 구현 (C++ Win32)

---



커널 드라이버와의 통신

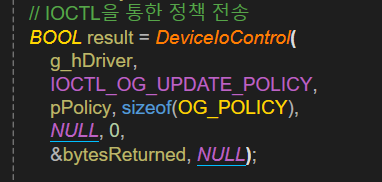

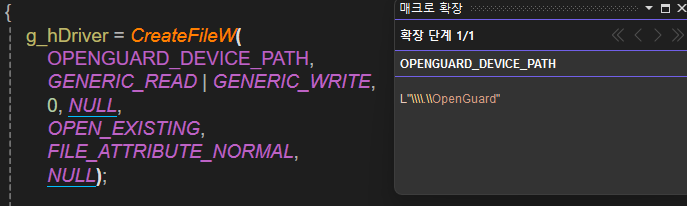

에이전트는 윈도우 서비스 형태로 동작하며, SCM(Service Control Manager)을 통해 드라이버를 동적으로 로드합니다. 이후 CreateFile 로 드라이버의 핸들을 얻고, DeviceIoControl 을 사용해 정책을 밀어 넣습니다.



서버와 통신 (동적 정책 수신 & 체크인)



에이전트는 주기적으로 동작하며 두 가지 핵심 작업을 수행합니다.



1. 체크인 : PC명, 사용자명, IP정보를 서버에 등록하고 30초마다 last_seen 값을 갱신하여 자신의 생존(온라인 상태)을 알립니다.

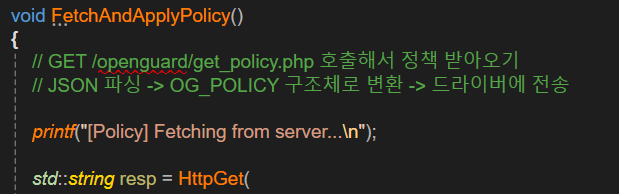

2. 정책 폴링 : WinHTTP 라이브러리를 사용해 서버에 정책을 요청합니다. JSON 응답을 파싱하여 OG_POLICY 구조체로 변환한 뒤, 위에서 만든 DeviceIoControl 을 통해 커널 드라이버에 전달합니다.

notepad.exe 차단이 설정된 사진

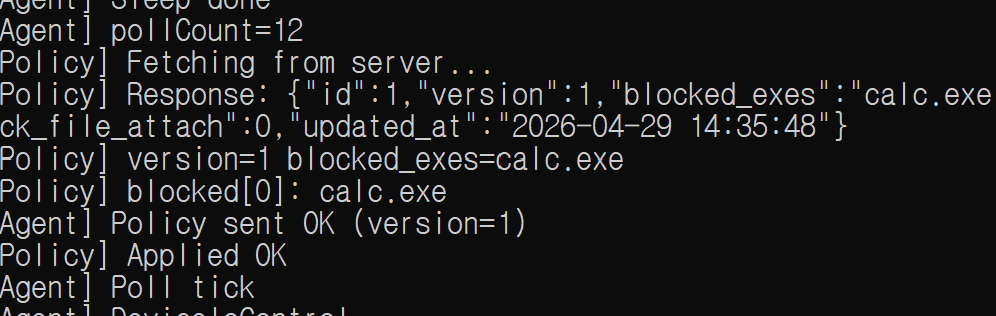

정책을 calc.exe 차단으로 변경한 사진







4. 관리자 웹 콘솔 (PHP + MariaDB)

---

정책을 지시하고 로그를 보여줄 중앙 통제실입니다. Ubuntu Server에 NGINX 를 구축한 서버가 존재합니다만 이번 프로젝트에는

Dothome 의 무료 웹 호스팅에서 지원해주는 PHP 8과 MariaDB로 가볍게 구성했으며, 주요 PHP 구성 및 테이블 구조는 다음과 같습니다.



PHP 구성

/openguard/
ㄴ config.php 			< DB정보
ㄴ agent_checkin.php 		< 에이전트 등록/체크인
ㄴ send_logs.php 		< 로그 수신
ㄴ get_policy.php 		< 정책 반환
ㄴ admin/
	ㄴ index.php 		< 대시보드
    ㄴ agents.php 		< 에이전트 현황
    ㄴ logs.php 		< 로그 조회
    ㄴ policy.php 		< 정책 설정







DB 구조



• og_agents : 연결된 에이전트 정보 및 마지막 접속 시간 관리
• og_logs : 차단 내역 등 에이전트가 올려보낸 이벤트 로그 저장
• og_policies : 버전별 제어 정책 데이터

관리자가 웹 대시보드에서 메모장(notepad.exe) 차단을 설정하고 저장하면 정책 버전이 올라갑니다. 그러면 최대 30초 안에 각 PC의 에이전트가 이를 감지하여 새 정책을 다운로드하고, 커널 드라이버에 밀어 넣어 즉각적인 차단이 시작됩니다.



실행

---



웹 로그인 화면

openguard/admin/login.php



웹 대시보드

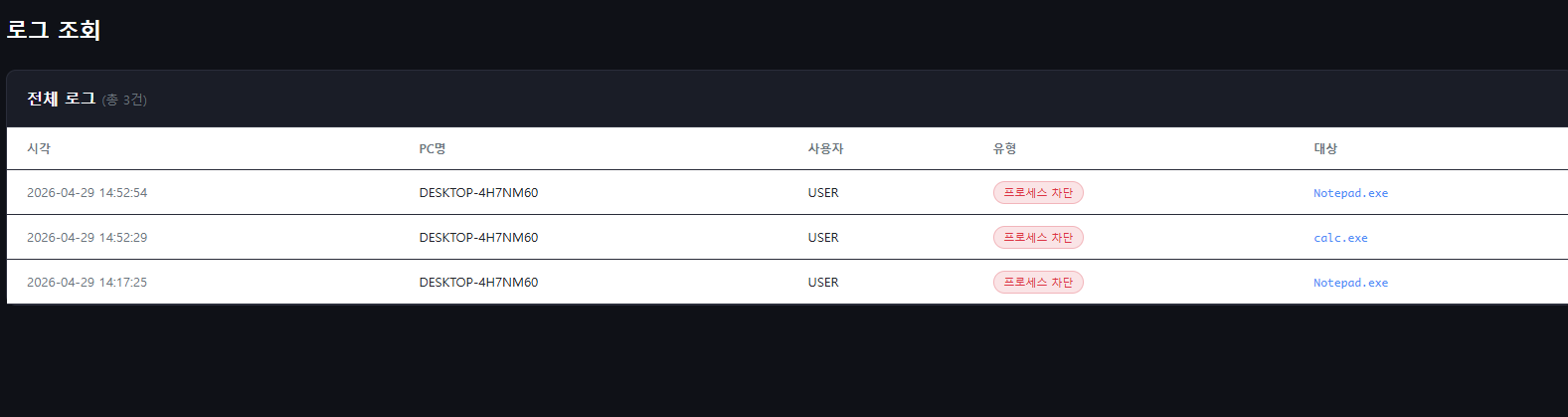

웹 로그 조회 화면



웹 정책 설정 화면



웹 에이전트 관리 화면





개발 중 마주친 이슈들 (삽질 노트)

---

드라이버 개발이 늘 그렇듯, 한 번에 켜지는 법이 없죠. 이번 단계에서 겪은 주요 트러블슈팅 메모입니다.



• PsSetCreateProcessNotifyRoutineEx 등록 실패 (에러코드 : 0xC0000022)
  • 원인/해결 : 프로세스 콜백을 사용하려면 드라이버 파일이 서명되어 있거나, 서명 확인을 강제하는 링커 옵션이 필요합니다. 프로젝트 속성 링커 옵션에 /integritycheck 를 반드시 추가해야 합니다. (없으면 드라이버 구동 시 ACCESS_DENIED  가 발생 합니다.) 저번 ObRegisterCallbacks 구현 때도 이래서 알고 있었습니다만 링커탭 명령줄에 추가를 안하고 다른탭에 추가를 해버리는 바람에 애먹었습니다. 분명 추가했다고 생각했는데 링커탭인지 제대로 확인도 안하고 추가해버리는 바람에 일어난 불상사였습니다.
• GUID_DEVICE_INTERFACE_ARRIVAL 링크 오류
  • 원인/해결 : 헤더 파일의 Include 순서가 문제였습니다. 윈도우 커널 헤더는 순서를 많이 탑니다. 일반 적인 유저모드 개발과 다르게 말이죠, ntddk.h > initguid.h > wdm.h > wdmguid.h 순서로 맞춰주어 해결했습니다.
• 디버그 로그(KdPrint)가 안 찍히는 현상
  • 원인/해결 : Release 모드에서는 매크로 특성상 출력이 비활성화됩니다. Debug 모드로 빌드해야 DebugView 등에서 로그를 확인할 수 있습니다.



다음 편 예고

---

이제 인프라와 파이프라인이 뚫렸습니다! 서버에서 명령을 내리면 커널이 통제하는 것까지 완성되었네요.



다음 3편에서는 USB차단을 커널 PnP 콜백(IoRegisterPlugPlayNotification)으로 구현하고, 이후 사용자에게 "보안 프로그램이 작동 중입니다"라고 알려줄 WPF 기반의 트레이(Tray) 앱(OpenGuard_UI)을 만들고, 에이전트와 Named Pipe로 통신하는 과정을 다루겠습니다. 더불어, 안티치트 개발 등에서 자주 쓰이는 ObRegisterCallbacks를 응용하여 유저가 에이전트 및 UI 프로세스를 강제로 끄지 못하도록 막는 자기 보호(Self-Defense) 기능도 적용해 보려 생각중입니다만 자기 보호기능은 프로젝트의 순서 맨 끝으로 미뤄도 되지않나 고민중입니다.



긴 글 읽어주셔서 감사합니다.
